XX小区一卡通系统
设
计
方
案
XX有限公司
二零一三年二月
目 录
第1章 项目背景
科学技术的发展深深地影响到人们的生活，人们对生活的品质和需求也越来越高。智能化小区已然成为发展的必然趋势；智能化是利用现代电子、自控技术,通过有效的传输网络，将多元信息服务与管理、物业管理与安防、住宅智能化系统集成,为现代化企业办公大楼和住宅的服务与管理提供高技术的智能化手段，以期实现快捷高效的超值服务与管理，提供安全舒适家居环境。
方便、快捷、舒适、安全是智能化现代化企业办公大楼和住宅的所要实现的基本功能。智能化系统的软、硬件配置所采用模块化、开放式结构，是以行适应系统灵活组网、扩展和系统能力提升的主要要求。
智能化小区的一卡通系统建立在智能射频卡和TCP/IP网络上，通过卡片和网络把一卡通的所有子系统有机的结合在一起。实现各个子系统有机互联，资源共享、信息共享、增强对突发事件的响应能力;提高设备利用率，降低能耗，节约能源；实现现代化的科学管理。
现代化的小区离不开现代化的管理手段。本着网络集成化、通用性、可靠性、可扩展性、先进性的设计原则，我们设计了非接触式智能卡一卡通管理系统来实现XX小区车辆管理系统和人行通道的安全防范和物业管理的要求。
小区车辆管理系统一卡通项目主要为车库管理系统和人行通道系统。以感应IC卡和远距离微波卡为媒介，通过计算机和通信技术为手段有机的结合在一起，实现人性化的管理和智能化的带来和便捷。
第2章 项目需求
XX大厦地面上主要有3个人行通道出入口，考虑到平时人员和非机动车的出入。我们设计在每个人行通道上放置一台翼闸和自行车通道摆闸。
这样的设计很好的解决了，小区业主的各种通行方式。达到人车分流的目的；更具安全性和实用性。
第一章 项目总体设计原则与依据规范
3.1总体设计原则
1．安全性原则
系统中的所有设备应符合中国或国际有关的安全标准，并可在部分恶劣环境下使用，可实时监控和与其它系统联动功能，并充分保证使用者环境的安全性。
2．实用性原则
在产品的开发、生产上根据市场的实际需要进行，不单纯追求所谓先进而不实用的产品，系统应有良好的可学习性和操作性，使管理人员只需经过简单的培训即可正常操作使用。
3．稳定性原则
系统一般情况下24小时不间断地工作，系统的稳定性尤为重要。
4．可拓展性原则
系统应满足用户不断的需求，在工程完工后，配置的改变也是可能和方便的。在软件上免费为相应的应用客户升级，并可和消防、报警系统联动。
5．易维护性原则
在设计、生产上使用好的配件，使系统的故障率达到最低。系统出现故障时通过简单的工具即可进行维护，在系统出现突然问题时，数据自动保存并能快速恢复，同时可使用手动装置，保证通道的顺利开通。
3.2系统设计依据规范
• 《中华人民共和国安全防范行业标准》GA/TT75-94
• 《建筑智能化系统工程设计管理暂行规定》建设部
• 《民用建筑电气设计规范》（JGJ／T16－92）
• 《智能建筑设计标准》（GB50314-2000）
• 《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会
• 《中华人民共和国公共安全行业标准》GA/T70-94
• 《火灾自动报警系统设计规范》国家计委
第二章 人员与自行车通道系统
1.1、系统介绍
人行通道系统的出现为小区业主和外来访客人员提供文明、有序的通行方式，同时又杜绝了非法人员进出。它由闸机部份、控制器部份、读卡部份组成，采用电子与机械的有效结合。当读卡器读取到用户卡片信息，会将卡片信息传送给控制器，控制器判断卡片的权限，如果权限合法，控制器将输出信号给闸机，实现开启通道闸门；闸机会通过红外感应设备判断人员的进出状态，当检测到有人员进出后，将关闭通道闸门。
内部人员可以发放长期卡，注册长期权限，可以实现有效期范围内的重复进出。
外来访客人员要通过人行通道进入小区内部时，需要到访客登记点进行登记，发放通道卡。
针对有骑自行的人员车进出小区，我们在每个出入口设计了自行车通道。方便骑自行车和电动车的人员通行。
1.2、系统主要功能
1) 通道闸机采用不锈钢制作，外型美观，向客户提供了极大的挑选空间。
2) 快速的身份认证技术，可准确、高效识别IC卡、ID卡、磁卡或条码卡,海跃远距离门禁卡。
3) 在线模式或离线模式可选，确保系统在合适的模式下，以最佳状态高效运行。
4) 实时故障自检及报警提示，确保系统安全运行，方便维护、使用。
5) 醒目的方向指示标识，清晰地指引您操作。
6) 在系统出现故障，或者非法闯入时，系统产生声光报警提示功能。
7) 及时提醒非法进入或不规范通行人员，无需您费尽口舌实时叮嘱。
8) 功能强大的在线智能控制模式，让您轻松做到：
A) 根据人流量可调节闸门运行速度，提高通行率。
B) 通道进出口工作方式的设定，方便您及时调配，使之工作在受控、自由或禁止状态。
C) 特别设计了多次刷同一张卡允许多人次通行特色功能，以满足特殊场合的使用需求。
D) 合理选用常开模式或常闭模式，有效缓解通行人流。
E) 具有人性化的通行超时复位时间设置功能。
9) 符合安防设计规范，系统断电后，闸机将收回闸门，确保通道畅通，及时疏散人流。
10) 周到的安全保护及防尾随措施，皆因采用了先进的红外传感技术实时监控通道。
11) 防夹保护措施，使闸门在受阻时就立即停止运动并复位。
12) 紧急或特殊情况处理模式，为您排除后顾之忧，可从容迅速应付各种突发事件。
14）可支持远程控制管理，远距离操作闸门所处状态的功能，以满足用户的特殊需求及消防安全要求。
1.3、系统主要特点与功能
l 采用AISI-304拉丝不锈钢箱体，外型新颖美观，坚固耐用；
l 采用24V/30W直流电机,机芯表面经特殊处理，防锈且耐用；
l 可选加长机箱，可选伸缩臂材料；
l 整个系统运行平稳，噪音小，缓冲柔和；
l 具有故障自检和报警提示功能，方便用户维护及使用；
l 具有统一标准的对外电气接口，可外接声光报警器等其它外部设备，可直接通过管理计算机实现远程控制与管理；
l 双向进出、自动方向识别功能，具有明确的通行指示功能，提示通行状态。标准双向读头安装窗；可选双向通行指示，或单向可通行、另一向禁止通行标志。
l 具有上电自检、自动复位，断电自动打开闸门功能。自检完毕后，根据工作模式初始化闸机。若设备存在可检测的故障，会有报警提示，在闸机主板显示屏上，可查看具体的设备故障。
l 尾随报警：一人刷卡正常通过时，后尾随一人通过，此时发生尾随报警。
l 反向进入报警：一人在一方向刷卡，而此时有人从另一方向通过通道，此时将发生反向进入报警。
l 非法闯入、翻越与防钻报警：在无人刷卡即通道未开启，有人闯入通道，此时发生非法闯入报警。
l 占用通道超时报警：进入通道后，强制占用通道超过25S（可设置），将产生占用通道报警。
l 刷卡后不进入通道，默认10S（可设置）后取消此次通行权限。
l 具有可靠的防夹功能，在非强制关门的任何时候，只要挡住防夹红外，闸门不会关闭，在关门过程中挡住防夹红外，电机立即停止，待离开防夹红外后，闸机自动复位。
l 具有丰富的可设置参数，可通过通讯485接口，配置闸机的多种运行参数。
l 灵活丰富的权限管制系统可以针对不同的用户在不同的时间灵活自定义开门权限。它通过时区、周计划、假期信息、假期计划、管制群组来实现灵活、方便、复杂的控制。系统可以控制任何一个合法持卡者在任何一个通道的任意时刻的开门权限。
l 图形化实时监控界面，实时在电子地图上通过图形化和文字方式反应各种刷卡事件、进出通道事件、门状态变化事件、各种系统报警事件和各种紧急事件等。并可结合语音声效输出与I/O输出进行一系列的联动。还可以按不同的操作员灵活定义所要监控的房门。
l 联网模式或脱网模式可选，确保系统在合适的模式下，以最佳状态高效运行。
l 功能强大的在线智能控制模式，让您轻松做到：根据人流量可调节闸门运行速度，提高通行率。
l 通道进出口工作方式的设定，方便您及时调配，使之工作在受控、自由或禁止状态。
l 每通过一人，系统只能识别一张卡，有效的防止了替代刷卡的现象。
l 合理选用常开模式或常闭模式和紧急状况反应模式，有效缓解通行人流。
l 符合安防设计规范，系统断电后，闸机将收回闸门，确保通道畅通，及时疏散人流。重新上电后自动复位初始状态。
l 通道内侧指示灯功能，合法通行时绿色箭头指示，不合法通行时，红色禁行指示报警。
1.4 主要硬件介绍

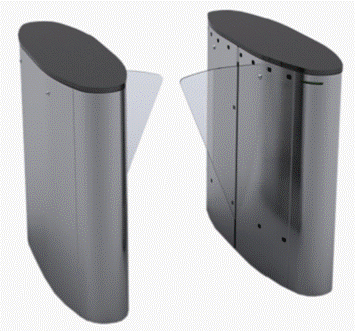

1.4.1翼闸
相关参数
|
工作电压 |
AC220±10%，50Hz |
|
驱动电机 |
直流无刷电机 30W/24V |
|
尺寸 |
1400mm*300mm*1000mm |
|
通道宽度 |
600mm |
|
电机转速 |
1600转/分 |
|
通信接口： |
RS485电器标准 |
|
通信距离： |
1200米 |
|
通行速度： |
30-40人/分钟 |
|
闸门开、关时间： |
1秒左右 |
|
上电后进入通行状态所需时间： |
>3秒 |
|
红外对射数量 |
6对 |
|
每次允许通行的人数： |
数量不受限制，但两个人之间的最小间距必须>13cm |
|
工作温度： |
-10℃～50℃。 |

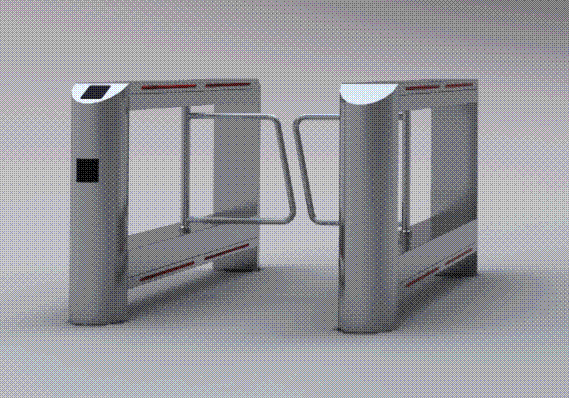

1.4.2 自行车通道摆闸
相关参数：
|
机箱尺寸： |
1700长*250宽*1020高mm |
|
通道宽度： |
1200mm |
|
电源电压： |
AC110±10% AC220±10% V, 50Hz-60Hz |
|
电机： |
24V/30W有刷直流电机 |
|
通信接口： |
RS485标准 |
|
输入信号： |
干接点信号，TTL信号，或脉宽大于100毫秒的低电平脉冲信号 |
|
LED指示灯： |
4个 |
|
读卡窗口： |
2个 |
|
检修口: |
4个 |
|
通行速度： |
60人/分钟（常开） 40人/分钟（常闭） |
|
上电后进入通行状态所需时间： |
20秒 |
|
工作温度： |
-10℃～60℃ |
|
工作环境： |
室内 室 外（需防雨棚） |
|
相对湿度： |
≤90%，不凝露 |
1.4.3读卡器
相关参数：
|
外观： |
白色／黑灰色选择 |
|
外形尺寸： |
95*95*21mm |
|
额定工作电流： |
200mA |
|
支持卡片类型： |
IC卡 |
|
读卡频率： |
13.56MHZ, |
|
读卡距离： |
5-10cm； |
|
输出信号： |
WG26/WG34/RS485 |
1.4.4控制器
技术参数：
|
通讯模式： |
TCP/IP或485 |
|
输入电压： |
DC12V |
|
额定电流： |
500mA |
|
开门相应时间： |
<1s |
|
注册用户数量： |
30000人（选配扩展卡至100000人） |
|
记录存储数量： |
50000条（选配扩展卡至100000人） |
|
通讯端口： |
TCP/IP（10M/100M自适应） |
|
温度环境： |
-25℃~70℃ |
|
湿度环境： |
10%~95% |
第三章 质量保障与售后服务
81产品质量承诺
本公司提供的所有产品的设计、生产均严格受ISO9001质量管理体系控制。
本公司承诺所提供的每一款产品都是完整的，均有产品合格证明、产品保修卡等资料。若发现有缺少其中一项，可拒绝签收，并在合同规定的交付期限内重新交付符合要求的产品。
8.2产品保修承诺
8.2.1保修凭证
请妥善保存产品保修卡，若保修卡遗失恕不予补发。请保留发票或相关有效购买凭证，于故障设备送修时一并出示，若您无法提供保修卡或相关购买凭证，则产品保修期起算日将以产品出厂日期为准。
8.2.2保修条款
1、凡立方品牌产品，于正常使用情况下如发生硬件故障可获得1年免费保修服务，同等级别软件免费升级。
2、若属于下列因素，本公司将有权收取维修费用：
·意外事故、地震、火灾、水灾、闪电或其他自然灾害、不按说明书操作造成的损坏；
·自行拆卸、改装、维修设备造成的损坏；
·使用不符合立方技术规格的配套设备所致；
·与产品质量无关的其他原因所致。
3、本保修政策只适用于国内正常销售的立方产品的保修。
8.3售后服务承诺
不论您身处何处，使用我们的何款产品，我们将提供多种服务方式为您解决后顾之忧。
服务热线：
售后服务热线：123456789
等网络方式寻求帮助。
设备送修：确认设备发生故障时，请将故障设备以及保修卡或购买凭证一并发到立方公司总部进行维修。
上门服务：对于通过以上方式无法解决的故障，我们承诺及时响应并于24小时内上门服务。
8.4质量投诉渠道
电话：1234567890
Email：aaa@aa.aa
第3章 企业荣誉与资质
9.2资质证书
第4章 部分案例
